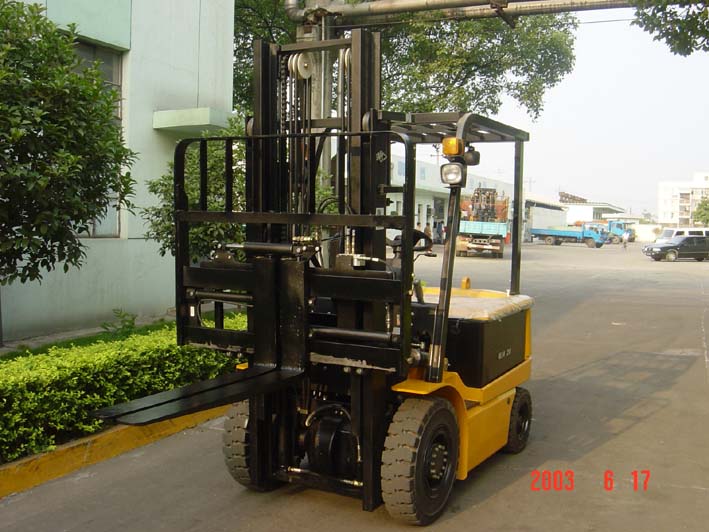

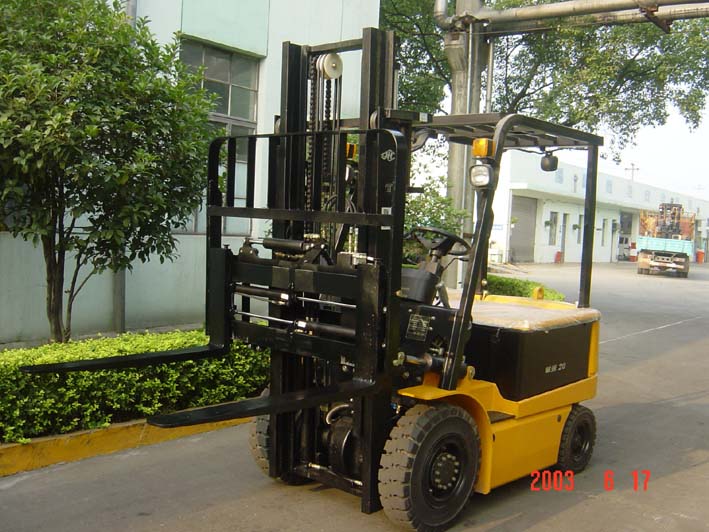

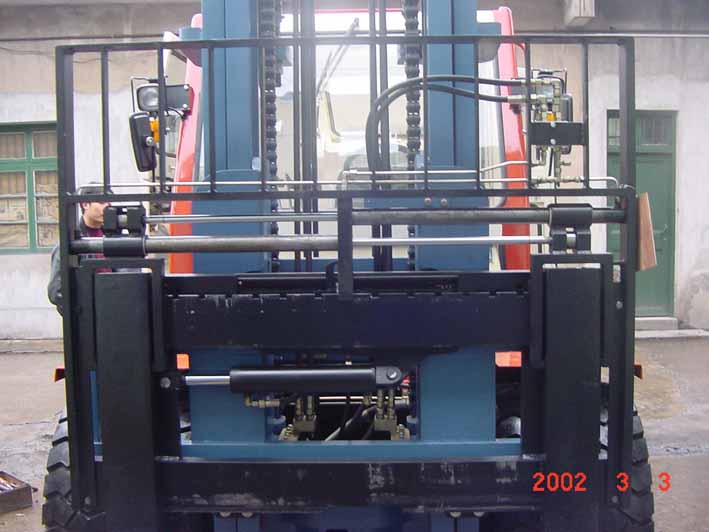

það á við um óreglulegar vöruflutningamiðstöðvar í vélum, hafnar-, keramik-, byggingarefna- og landbúnaðariðnaði og hverju stigi þar sem engin bretti eru. það ber mismunandi farm af mismunandi brettum með því að stilla fjarlægðina milli gaffls og farm. og það er engin þörf fyrir handvirka aðlögun að það dregur úr vinnuaflsstyrk pperators og bætir skilvirkni, þar sem það dregur úr skemmdum á farmi.
Myndbönd
Fyrirmynd | Burðargeta (kg) | Rammvídd AB (mm) | Svið staðsetningar gafflanna (mm) | Uppsetningarstig | Sjálfsþyngd (kg) | Fjarlægð á hleðslutapi L (mm) | Lárétt þyngdarpunkturC2 (mm) | Lóðrétt þyngdarafli C1 (mm) |
TSM30A-105G | 3000 | 1150*650 | 80-1050 | 3 | 205 | 125 | 55 | 320 |
TSM30B-105G | 3000 | 1150*650 | 80-1050 | 3 | 220 | 125 | 55 | 320 |
TSM20A-C100F | 2000 | 1100*733 | 65-1000 | 2 | 148 | 150 | 311 | 435 |
TSM20B-C100F | 2000 | 1100*733 | 65-1000 | 2 | 175 | 116 | 98 | 426 |
TSM30A-C106F | 3000 | 1160*971 | 70-1060 | 3 | 165 | 150 | 395 | 498 |
TSM30B-C106F | 3000 | 1160*971 | 70-1060 | 3 | 200 | 116 | 100 | 484 |
TSM50A-C160F | 5000 | 1600*1200 | 120-1450 | 4 | 385 | 150 | 120 | 700 |
TSM50B-C160F | 5000 | 1600*1200 | 120-1450 | 4 | 410 | 165 | 115 | 720 |
TSM60A-C180F | 6000 | 1800*1200 | 120-1650 | 4 | 420 | 160 | 130 | 700 |
TSM60B-C180F | 6000 | 1800*1200 | 120-1650 | 4 | 450 | 165 | 125 | 720 |
Athugasemdir
1. A er staðlað líkan. B er hliðarfærslulíkanið. C stendur fyrir þriðju kynslóð vöru. G er leiðsögn járnbrautartækisins og F er leiðandi gerð ás.
2. Burðargeta er reiknuð reikning fyrir samsettar lyftaralíkan. Og kynferðisleg afkastageta gaffalvagnsins er fengin frá framleiðslufyrirtækinu gaffalframleiðslu.
3. Hópur olíuleiðs er bætt við fyrir gaffalstöðu og hliðarskiptingu.
